Система контроля прозрачности ПЭТ-преформ
Облик системы был сформирован после проверки работоспособности основных технических решений, для подтверждения которых был изготовлен и опробован макет системы (датчики, контроллерное оборудование, тестовое ПО и временный конструктив для установки оборудования в технологическом потоке). После проведения испытаний, результаты были оформлены протоколом.Назначение системы
Система контроля прозрачности (далее СКП) предназначена для контроля прозрачности (уровня оптической
плотности) ПЭТ преформы PCO1881 (или аналогичной) в зоне разгрузки многоканальных координатных паллетайзеров, ориентаторов и т.п. Система
обеспечивает в автоматическом режиме:
- Обнаружение поступления преформы в зону контроля;
- Измерение уровня прозрачности поступившей преформы и сравнение с уставками:
- Допустимо прозрачная (H);
- Допустимо темная (L);
- Предельно темная (LL);
- Выдачу сигналов HH/LL и H/L на светозвуковую колонну по месту, с дублированием сигналов на внешний клеммник системы ("сухой" контакт);
- Ввод с сенсорной графической панели значений уставок HH, H, L и LL;
- Отображение на сенсорной графической панели трендов (графиков) прозрачности преформы для каждого из каналов за последние 24 часа;
Описание системы
Система реализована на апробированном оборудовании и технологиях, поставляемых компанией Turck
(Германия), однако, с большой долей вероятности, можно утверждать, что аналогичное оборудование присутствует в линейках фирм SICK и OMRON.
Ключевым элементом СКП является высокоскоростной оптоволоконный датчик DF-G2.
Схема применения датчика показана ниже:
 |
 |

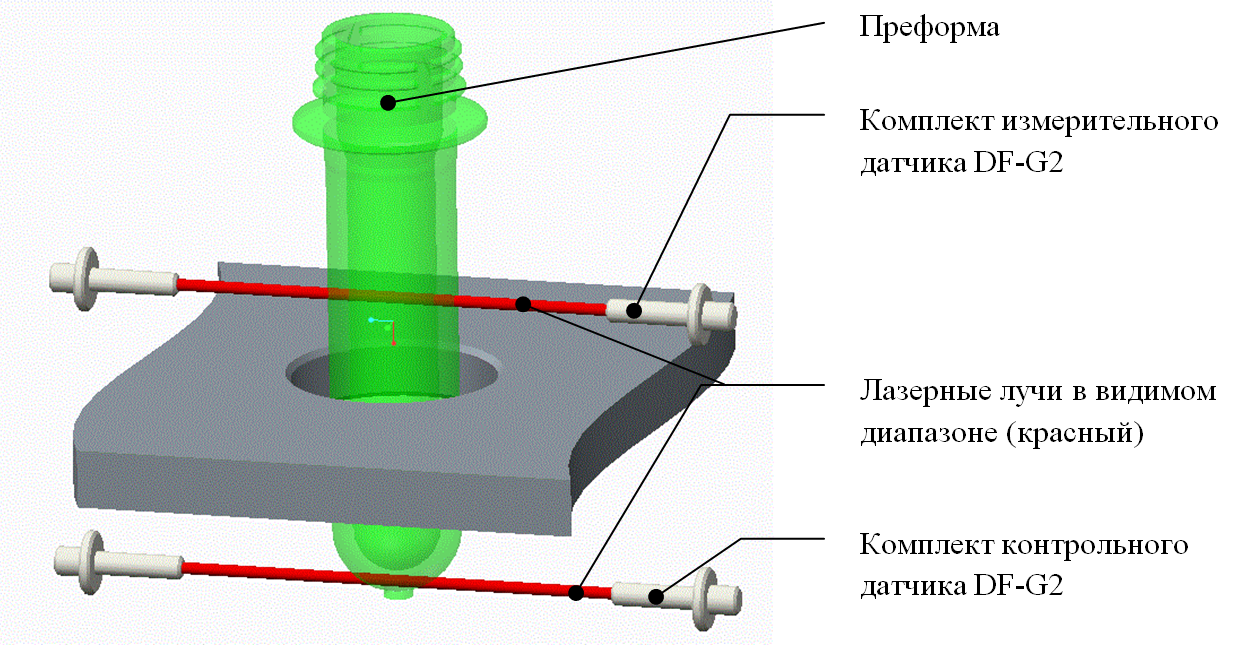

Схема применения |

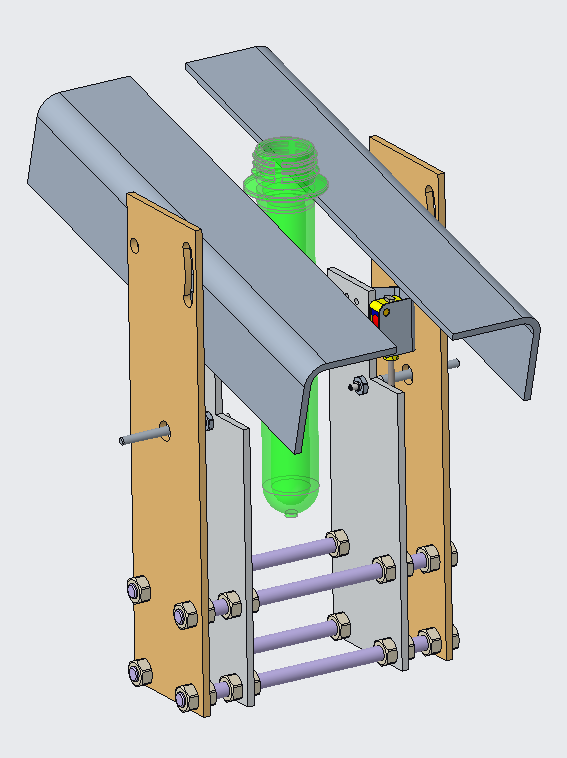

Временный конструктив установки датчика |
 |
 |
 |

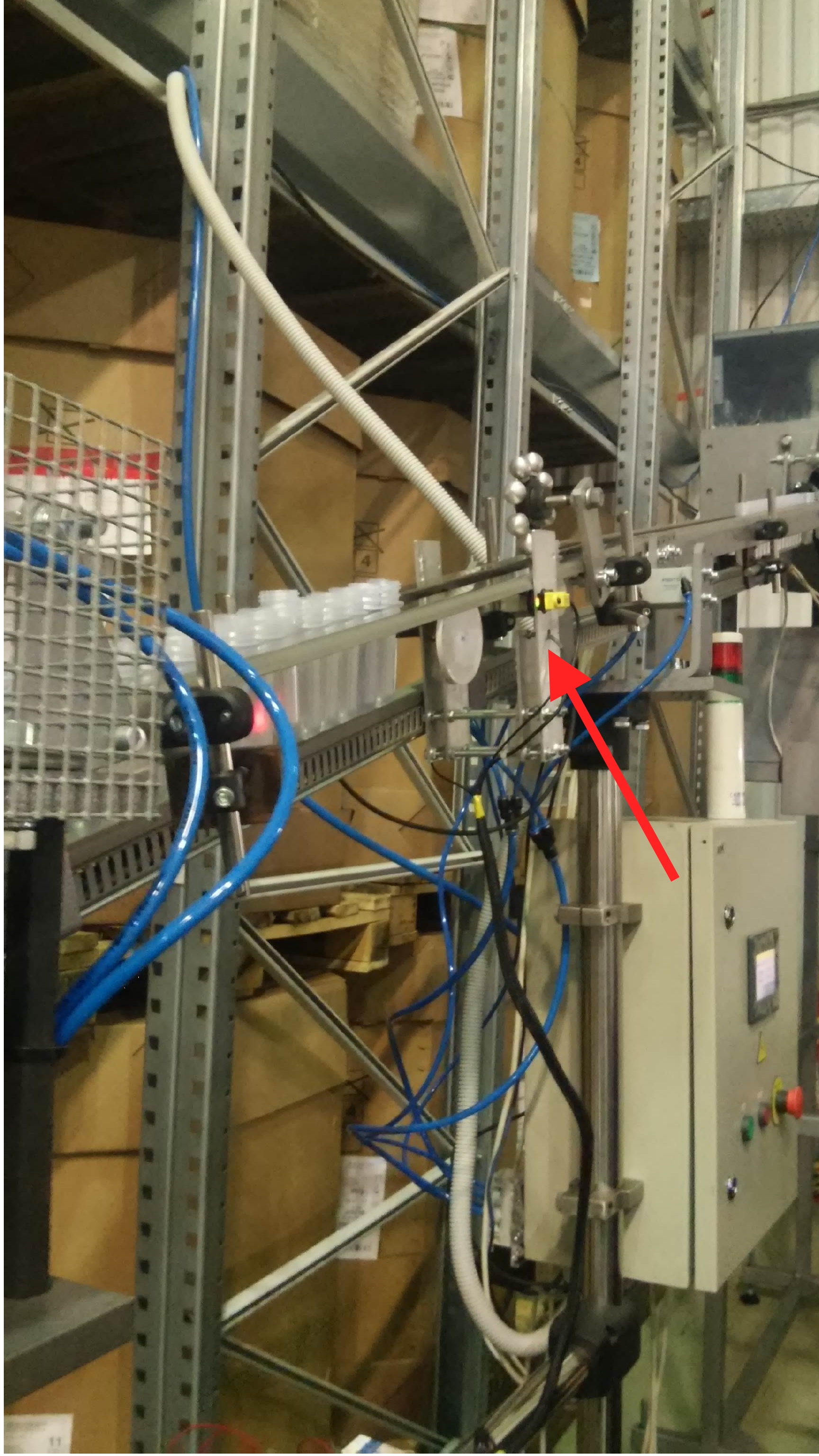

Датчики в потоке ориентатора (показан стрелкой) |

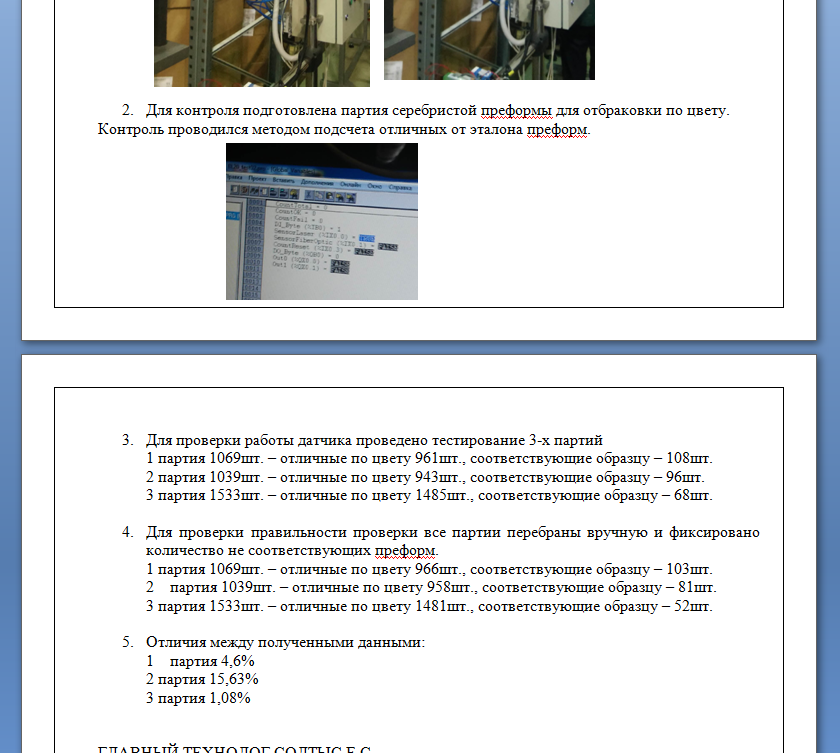

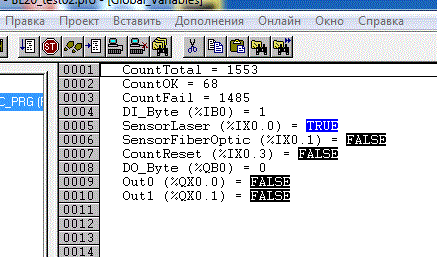

Фрагмент протокола и экранная форма тестового ПО |

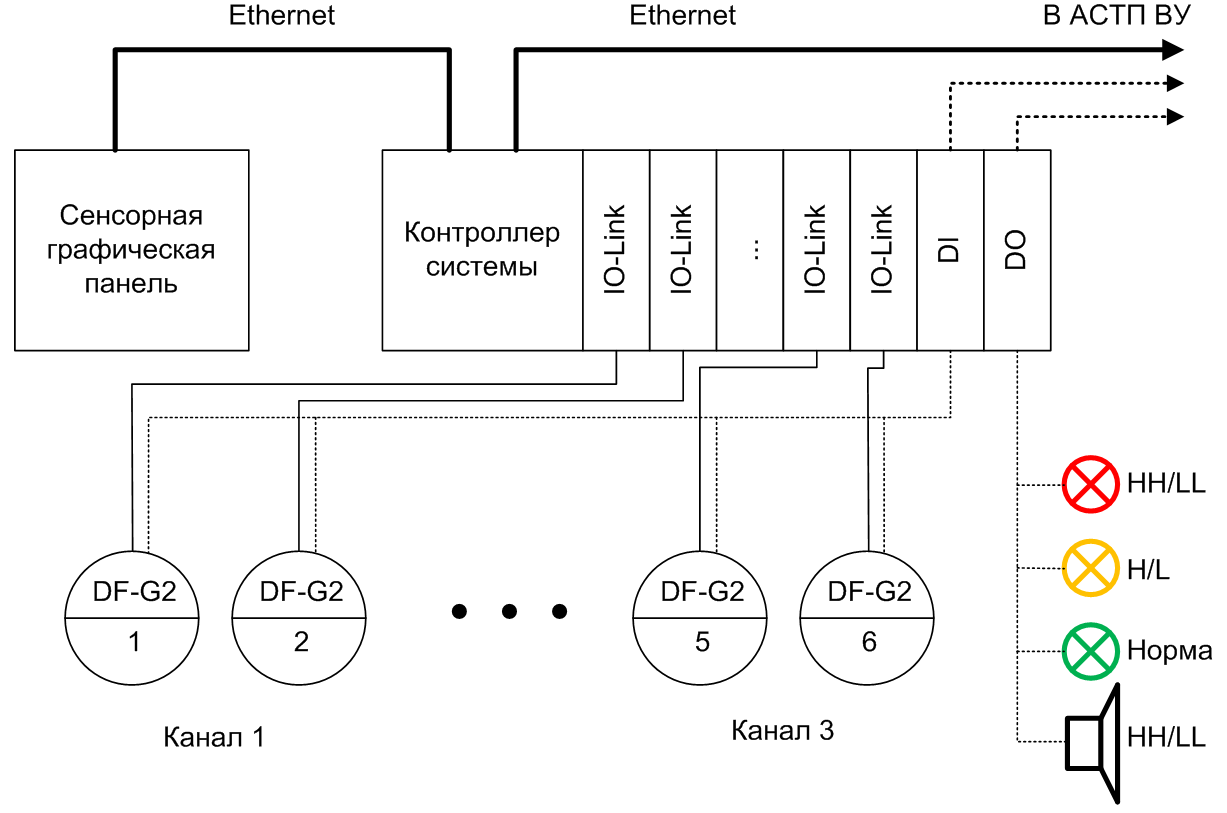

Структура СКП показана ниже:
В момент пересечения преформой луча контрольного датчика система фиксирует значение оптической плотности от комплекта измерительного датчика. Контроллер системы сравнивает измеренное по протоколу IO-Link значение с заданными уставками и выдает соответствующие сигналы на светозвуковую колонну и на внешний клеммник системы для АСУТП ВУ (верхнего уровня). Текущий сигнал удерживается до следующего цикла работы системы. На внешний клеммник СКП выведены следующие сигналы и внешние команды управления:
| № | Тип | Назначение | Интерфейс |
|---|---|---|---|
| 1. | DI | Команда "Включить СКП" | СК с питанием от СКП 24VDC |
| 2. | DI | Команда "Квитировать сигнализацию" | СК с питанием от СКП 24VDC |
| 3. | DO | Сигнал "СКП в работе" | СК с питанием от АСУТП ВУ |
| 4. | DO | Сигнал "Авария СКП" | СК с питанием от АСУТП ВУ |
| 5. | DO | Сигнал "Предельно прозрачная (HH)" | СК с питанием от АСУТП ВУ |
| 6. | DO | Сигнал "Допустимо прозрачная (H)" | СК с питанием от АСУТП ВУ |
| 7. | DO | Сигнал "Допустимо темная (L)" | СК с питанием от АСУТП ВУ |
| 8. | DO | Сигнал "Предельно темная (LL)" | СК с питанием от АСУТП ВУ |
| 9. | DO | Сигнал "Норма" | СК с питанием от АСУТП ВУ |
| 10. | I/0 | По согласованию с заказчиком | Ethernet |
Конструктивно СКП собрана в навесном шкафу IP56. Питание шкафа осуществляется от сети 220В 50Гц. Потребляемый ток не более 2А. Места установки и конструктивное исполнение креплений датчиков DF-G2 определяются на этапе предпроектного обследовании после заключения договора. Чертежи креплений датчиков, схема установки датчиков и шкафа СКП согласовываются с заказчиком дополнительно.
